Transpaletin Nominal Kapasitesini ve Yük Merkezini Anlamak

Bölüm 1: Transpalet Kapasitesinin Altın Kuralı

Bir transpaletin nominal kapasitesi yalnızca yükün ağırlık merkezinin üreticinin belirlediği yük merkeziyle (tipik olarak 600 mm) aynı hizada olması durumunda geçerlidir. Bu mesafenin ötesinde çalışmak tetikleyicileri tetikler Yük Azaltma Hidrolik arızayı ve devrilmeyi önlemek için güvenli kaldırma sınırını önemli ölçüde azaltır. Yük merkezinin ileri doğru hareket ettiği her 100 mm'de gerçek kaldırma kapasitesi %15 ila %20 oranında düşebilir.

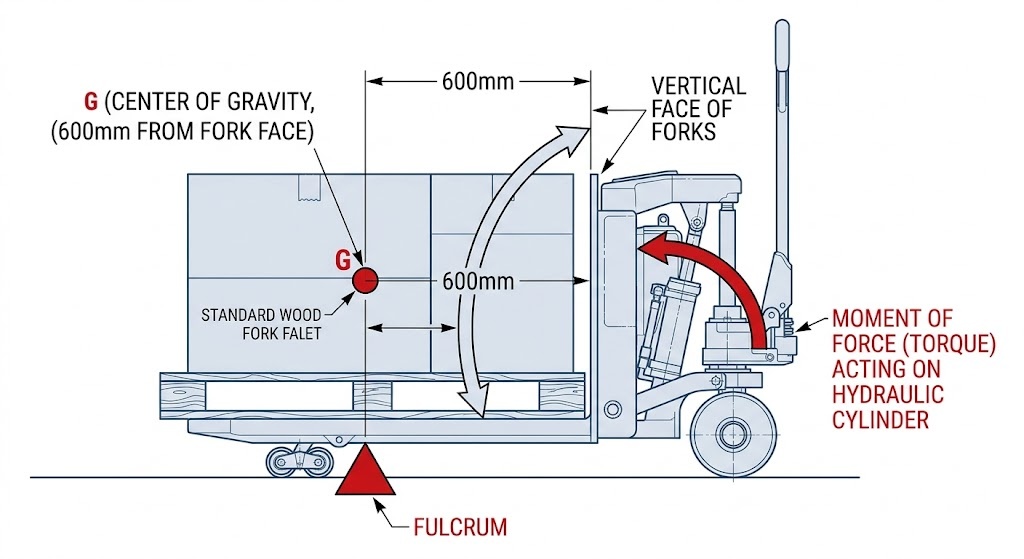

Bölüm 2: Yük Merkezinin (LC) Fiziğinin Anlaşılması

Yük Merkezi (LC) çatalların dikey yüzünden yükün ağırlık merkezine kadar olan yatay mesafedir. Küresel malzeme taşımada, 600 mm standart ölçüttür çünkü standart 1200mm'lik bir paletin orta noktasını temsil eder.

Role of the 600 mm Industry Standard
Çoğu endüstriyel palet (GMA veya Euro paletleri) 1200mm derinliğindedir. Ağırlığın eşit şekilde yerleştirilmesi, Ağırlık Merkezi (CoG) tam olarak 600 mm işaretine oturur. İki palet veya büyük boy kasaları taşımak için daha uzun çatallar kullanırsanız, CoG çatal uçlarına doğru kayar ve transpaletin dengesiz bir kaldıraca dönüşmesine neden olur.

Lever Principle and the Fulcrum Point

Bir transpalet şu şekilde çalışır: Sınıf 1 Kolu . Ön yük tekerlekleri, Dayanak noktası . Yük ile dayanak noktası arasındaki mesafe arttığında yükün ağırlığı aynı kalsa bile hidrolik sisteme ve şasiye uygulanan aşağı doğru kuvvet (tork) katlanarak artar.

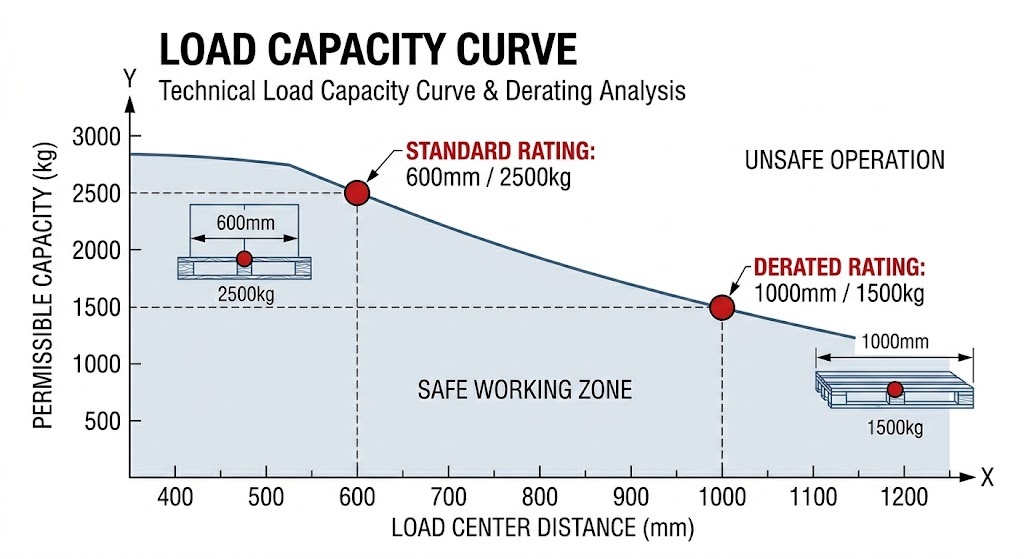

Bölüm 3: Teknik Gerçek: Yük Azaltma Analizi

Yük Azaltma yük merkezi arttıkça makinenin maksimum kaldırma kapasitesinde hesaplanan azalmadır. Bu doğrusal olmayan bir ilişkidir ve Momentler Prensibi . Yük çatal kökünden uzaklaştığında mekanik avantaj değişir ve hidrolik contalara ve şasiye aşırı baskı uygulanır.

Derating Calculation Logic
Standart dışı yükler için güvenli kapasiteyi tahmin etmek için profesyoneller tasarım momentinin gerçek momente oranını kullanır.
Formül: Gerçek Kapasite = (Nominal Kapasite * Standart Yük Merkezi) / Yeni Yük Merkezi

Örnek: 1000 mm yük merkezine sahip bir sandığı kaldırmaya çalışan 2500 kg'lık bir kamyon için:
(2500*600) / 1000 = 1500kg.

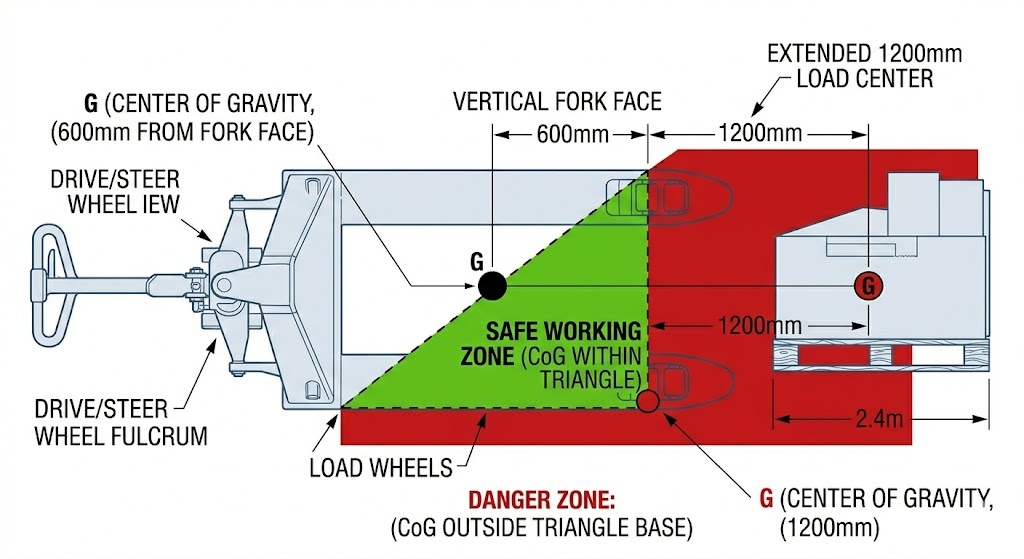

Bölüm 4: Stabilite Mühendisliği: Stabilite Üçgeni

Dört tekerlekli forkliftlerin aksine transpalet dengeyi korumak için belirli bir geometriye dayanır. Stabilite Üçgeni tahrik tekerleği (veya direksiyon tekerlekleri) ve iki ön yük tekerleğinden oluşur.

Impact of Center of Gravity (CoG)

CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Tırmanma kabiliyeti (%5'lik bir rampada gezinmek) veya keskin bir dönüş sırasında merkezkaç kuvveti, CoG'yi kapladığı alanın dışına iterek yanal bir devrilmeye veya ileri bir eğime yol açabilir.

Stabiliteyi Etkileyen Dinamik Faktörler

• Atalet Momenti: Genişletilmiş yük merkeziyle ani hızlanma veya acil frenleme, hidrolik basınçta büyük bir artışa neden olur.
• Yerden Yükseklik: Uzatılmış merkezlerdeki yüksek kapasiteli yükler çatalların sapmasına (hafifçe bükülmesine) neden olur. Eğer Alçaltılmış Yükseklik Zaten minimum düzeydeyse (örn. 85 mm), bu sapma çatalların zemini sıyırmasına ve ani durmalara neden olabilir.

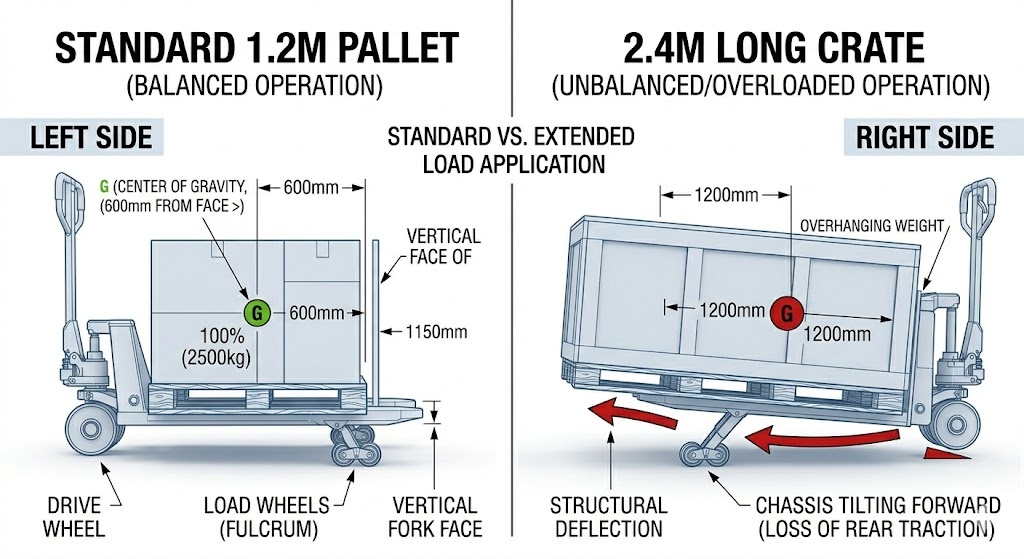

Bölüm 5: Sektöre Özel Seçim Stratejileri

Aşağıdakilere göre bir transpalet seçimi Nominal Kapasite tek başına yaygın bir satın alma hatasıdır. Yüksek performanslı ortamlar, Artık Kapasite endüstrinin spesifik yük profiline göre.

Standart Depolama (FMCG)

• Gereksinim: Standart 1200 mm paletler için yüksek çevrim verimliliği.
• Strateji: sadık kal 1150 mm x 540 mm çatal konfigürasyonu. Bu şunları sağlar: Yük Merkezi Nominal kapasitenin %100'ünü ve optimum dönüş yarıçapını (Ast) koruyarak 600 mm'de kalır.

İnşaat ve Ağır İmalat

• Gereksinim: Yoğun yüklerin (makineler) veya dağıtılmış uzun yüklerin (ahşap/borular) taşınması.
• Strateji: Uzunluğu 1500 mm'yi aşan yükler için Ağır Hizmet 3500 kg'lık şasi nedeniyle genellikle 1500 kg'lık bir yükü güvenli bir şekilde taşımak gerekir. Yük Azaltma etkisi. Doğrulayın Tırmanma kabiliyeti Genişletilmiş yük merkezleri tahrik tekerleğindeki çekişi azalttığından rampalar kullanılıyorsa derecelendirme.

Soğuk Zincir ve İlaç

• Gereksinim: Düşük sıcaklıktaki çekiş ortamlarında hijyen uyumu ve stabilite.
• Strateji: Kullanım Paslanmaz Çelik toksik olmayan özel hidrolik yağı içeren modeller. Soğuk ortamların hidrolik basınç tutarlılığını etkileyebileceğini unutmayın; ünitenin aşağıdaki özelliklere sahip olduğundan emin olun: Aşırı Yük Basınç Tahliye Vanası “Kuvvet Momenti” artışları sırasında yapısal yorgunluğu önlemek için.

Bölüm 6: Sıkça Sorulan Sorular (SSS)

S1: Transpaletim 2500 kg'lık bir yüke sahipse 2000 kg'lık bir yükü kaldırabilir miyim?
Cevap: Evet ama yalnızca yük merkezi 600 mm veya daha az olduğunda. Ağırlık merkezinin 600 mm'yi aştığı standart dışı veya büyük boyutlu bir yükü kaldırıyorsanız, Yük Azaltma etkisi gerçek güvenli kapasitenizi azaltır. Örneğin, 1000 mm'lik bir yük merkezinde, 2500 kg'lık bir kamyon yalnızca yaklaşık 1500 kg'ı güvenli bir şekilde kaldırabilir.

Soru 2: Çatal uzunluğu transpaletin dengesini nasıl etkiler?
Cevap: Çatal uzunluğu çatalın konumlandırılmasını belirler Dayanak noktası Point . Daha uzun çatallar (örneğin 1800 mm) büyük boyutlu kargolara izin verirken, yükün ağırlık merkezini tahrik tekerleğinden daha uzağa kaydırırlar. Bu artırır Kuvvet Anı hidrolik sistem üzerinde bulunur ve Ağırlık Merkezini (CoG) aracın kenarına doğru hareket ettirir. Stabilite Üçgeni devrilme riskini artırır.

S3: Malzeme taşımada “Kalan Kapasite” nedir?
Cevap: Artık Kapasite belirli, standart dışı bir konfigürasyondaki ekipmanın gerçek kaldırma kapasitesidir. Farklı olarak Nominal Nominal Kapasite (ideal koşullar altında maksimum ağırlık), artık kapasite, uzatılmış yük merkezleri, ataşmanların kullanımı veya yüksek kaldırma yükseklikleri gibi değer kaybı faktörlerini hesaba katar.

S4: Elektrikli transpaletim uzun yükler taşırken neden çekiş gücünü kaybediyor?
Cevap: Bunun nedeni genellikle Şasi Devirme genişletilmiş yük merkezinden kaynaklanır. Yükün ağırlığı çok ileri yönde (ön yük tekerleklerinin ötesinde) yoğunlaştığında, arka tahrik tekerleğini kaldıran bir kaldıraç etkisi yaratır. Bu, çekiş için gereken aşağıya doğru basıncı azaltarak tekerleğin patinaj yapmasına ve frenlemenin bozulmasına neden olur.
